Ein Heizkörper kann perfekt aussehen und trotzdem nicht passen — weil die Anschlüsse zwei Zentimeter daneben liegen. Diese sechs Maße nehmen Sie auf, bevor Sie bestellen. Am besten, solange der alte Heizkörper noch hängt.

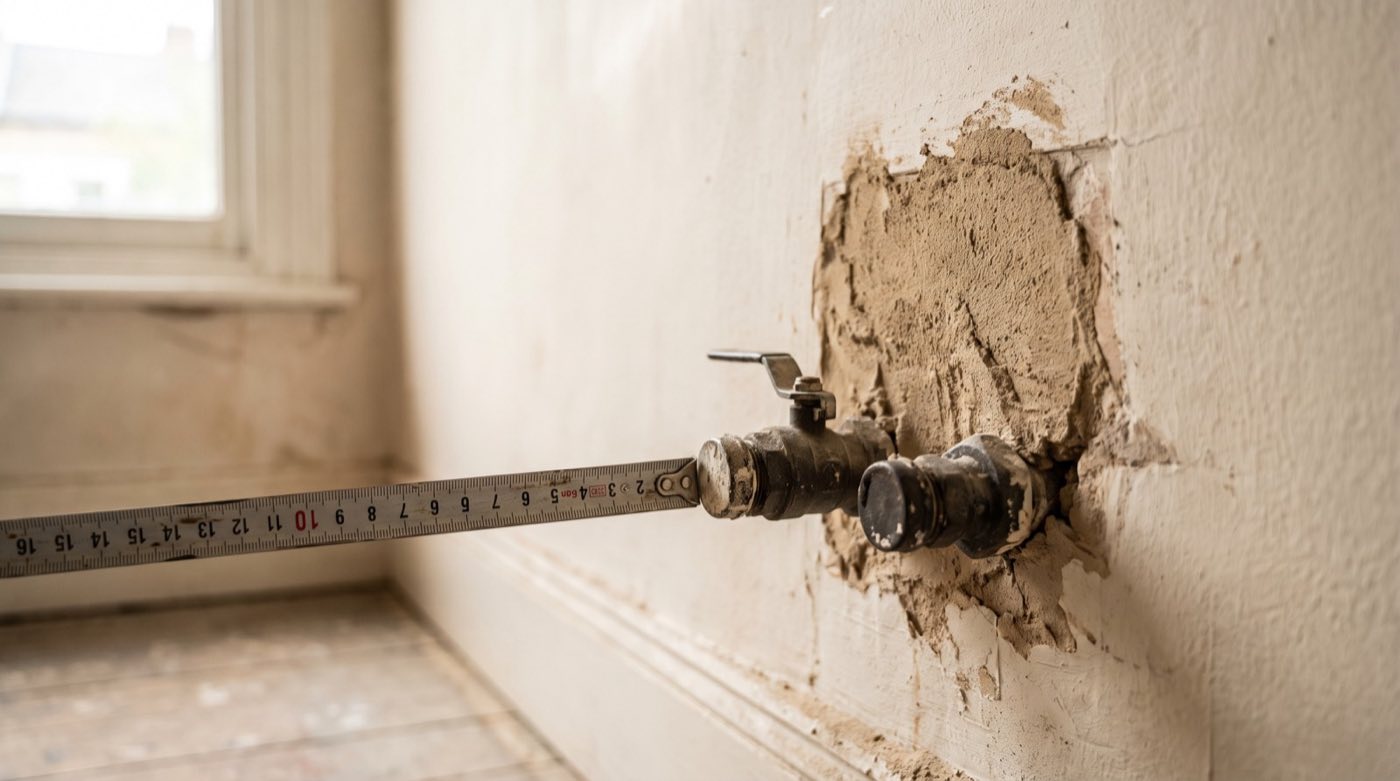

1. Nabenabstand — das wichtigste Maß
Der Abstand zwischen Vor- und Rücklaufanschluss, gemessen von Mitte zu Mitte.
- Bei Seitenanschluss: horizontaler Abstand zwischen den beiden seitlichen Anschlüssen. Gängige Werte: 500, 600, 900, 1200 mm.
- Bei Mittelanschluss: Abstand zwischen den beiden mittigen Anschlüssen, standardmäßig 50 mm.
Messen Sie an den Rohren, nicht an den Ventilkörpern — die bauen unterschiedlich weit auf. Welche Anschlussarten es gibt, steht in der Übersicht der Anschlussarten.
2. Bauhöhe
Von Unterkante bis Oberkante des Heizkörpers — nicht bis zur Wandkonsole.
Wichtiger ist aber die verfügbare Höhe: Messen Sie vom Boden bis zur Fensterbank oder zum nächsten Hindernis und ziehen Sie ab:
- 10 bis 12 cm Bodenabstand für Anschlüsse und Luftzirkulation
- mindestens 10 cm nach oben
3. Baulänge
Die tatsächlich freie Wandbreite zwischen Hindernissen — nicht die gesamte Wand. Berücksichtigen Sie:
- Türanschlag und Türblatt im geöffneten Zustand
- Möbel, Waschbecken, Duschabtrennung
- je 5 cm seitlichen Freiraum
4. Bautiefe
Wie weit darf der Heizkörper in den Raum ragen? In Fluren und schmalen Bädern das entscheidende Maß. Ein Typ 11 baut etwa 6 cm, ein Typ 33 rund 16 cm — Details im Vergleich der Heizkörpertypen.
5. Anschlusslage
Notieren Sie zusätzlich:
- Abstand der Anschlüsse vom fertigen Fußboden
- Abstand von der Wand (kommen die Rohre aus der Wand oder aus dem Boden?)
- Auf welcher Seite liegt der Vorlauf? Bei manchen Modellen ist das relevant.
6. Gewindegröße
Üblich sind 1/2 Zoll Innengewinde am Heizkörper. Prüfen Sie das, besonders bei älteren Anlagen. Fotografieren Sie die vorhandenen Ventile mit — daran erkennt der Fachhandel meist Fabrikat und Anschlusstyp.
Die Checkliste
| Maß | Ihr Wert |
|---|---|
| Nabenabstand (Mitte–Mitte) | ______ mm |
| Verfügbare Höhe | ______ mm |
| Freie Wandbreite | ______ mm |
| Maximale Bautiefe | ______ mm |
| Anschlusshöhe über Boden | ______ mm |
| Anschlussart | Seite / Mitte |
| Gewinde | ______ Zoll |
| Benötigte Leistung | ______ Watt |
Die drei häufigsten Messfehler
- Außenkante statt Mitte gemessen. Beim Nabenabstand immer Mitte zu Mitte.
- Erst nach dem Ausbau gemessen. Dann fehlen Referenzpunkte, und die Rohrenden liegen anders als die Anschlüsse.
- Die Leistung vergessen. Ein passendes Maß nützt nichts, wenn die Wattzahl nicht reicht. Ermitteln Sie sie mit dem Heizlastrechner — und rechnen Sie bei niedriger Vorlauftemperatur mit dem Wärmepumpen-Check gegen.
Wenn die Maße nicht passen
Austauschheizkörper sind genau für diesen Fall gemacht: Sie übernehmen gängige Altmaße, sodass keine Rohre versetzt werden müssen. Details im Beitrag zum Nabenabstand messen.
Wenn Sie alle Werte beisammen haben, schlägt Ihnen der Heizkörper-Finder passende Modelle nach Wattbedarf, Farbe und Anschlussart vor.
Kurz gefasst
Messen Sie, solange der alte Heizkörper hängt, notieren Sie alle acht Werte der Checkliste und fotografieren Sie die Anschlüsse. Zehn Minuten Aufwand ersparen die häufigste Rücksendung im Heizkörperhandel.
