Wer einen alten Heizkörper austauschen möchte, muss zunächst den Nabenabstand messen. Dieser Wert ist entscheidend dafür, ob ein neuer Austauschheizkörper auf die vorhandenen Rohranschlüsse passt – ohne teure Stemmarbeiten oder eine Neuverrohrung. In dieser ausführlichen Anleitung erklären wir Ihnen Schritt für Schritt, wie Sie den Nabenabstand Ihres Heizkörpers korrekt ermitteln, welche Standardmaße es gibt und wie Sie den passenden Ersatzheizkörper finden.
Was ist der Nabenabstand?
Der Nabenabstand bezeichnet den Abstand zwischen den Mittelpunkten der beiden Rohranschlüsse eines Heizkörpers. Er wird in Millimetern angegeben und ist das wichtigste Maß beim Heizkörperaustausch. Stimmt der Nabenabstand des neuen Heizkörpers nicht mit dem der vorhandenen Rohrleitungen überein, können Sie den Heizkörper nicht anschließen – es sei denn, Sie lassen die Rohre aufwendig umbauen.
Der Nabenabstand ist nicht zu verwechseln mit der Bauhöhe des Heizkörpers. Die Bauhöhe ist das Gesamtmaß des Heizkörpers von oben nach unten, während der Nabenabstand nur den Abstand der Anschlusspunkte beschreibt. In der Regel ist der Nabenabstand 50 bis 100 mm kleiner als die Bauhöhe, da die Anschlüsse nicht ganz am oberen und unteren Rand sitzen.
Typische Nabenabstände im Überblick
Je nach Alter und Typ der Installation kommen verschiedene Nabenabstände vor:
| Nabenabstand | Häufigkeit | Typische Anwendung |
|---|---|---|
| 500 mm | Sehr häufig | Standard bei älteren Installationen, häufigster Nabenabstand in Deutschland |
| 550 mm | Gelegentlich | Vereinzelt in Bestandsbauten der 1970er-1980er Jahre |
| 600 mm | Häufig | Standard in vielen Badezimmern, besonders bei mittelgroßen Heizkörpern |
| 900 mm | Häufig | Größere Badheizkörper, besonders Handtuchheizkörper |
| 1100 mm | Gelegentlich | Große Badheizkörper in geräumigen Bädern |
| Mittelanschluss | Zunehmend | Moderne Installationen, beide Anschlüsse unten mittig |
Benötigtes Werkzeug zum Messen
Für die korrekte Messung des Nabenabstands benötigen Sie nur wenige Hilfsmittel:
- Zollstock oder Maßband: Das wichtigste Werkzeug – ein flexibles Maßband eignet sich besser als ein starrer Zollstock, besonders bei schwer zugänglichen Anschlüssen.
- Wasserwaage: Optional, aber hilfreich, um sicherzustellen, dass Sie exakt vertikal oder horizontal messen.
- Bleistift und Notizblock: Notieren Sie alle gemessenen Werte sofort, um Verwechslungen zu vermeiden.
- Smartphone-Kamera: Fotografieren Sie die Anschlusssituation – das erleichtert die spätere Beratung und Produktauswahl.
Nabenabstand messen: Schritt-für-Schritt-Anleitung

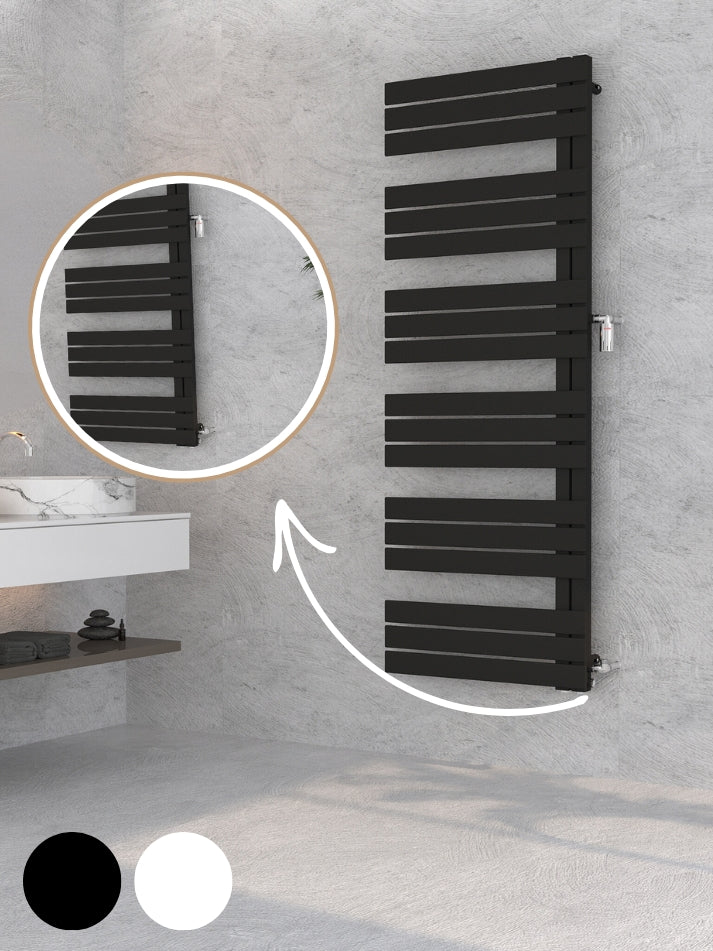

Bei seitlichem Anschluss (Seitenanschluss)
Die häufigste Anschlussart bei Badheizkörpern ist der Seitenanschluss. Hier kommen die Rohre seitlich aus der Wand – typischerweise auf der rechten oder linken Seite.
- Anschlüsse lokalisieren: Identifizieren Sie die beiden Rohranschlüsse Ihres Heizkörpers. Beim Seitenanschluss befinden sie sich seitlich übereinander – der obere ist der Vorlauf, der untere der Rücklauf.
- Mitte zu Mitte messen: Messen Sie den vertikalen Abstand von der Mitte des oberen Rohranschlusses zur Mitte des unteren Anschlusses. Nicht von Außenkante zu Außenkante!
- Am Wandanschluss messen: Messen Sie idealerweise direkt an der Stelle, wo die Rohre aus der Wand kommen – nicht am Heizkörper selbst, da dieser versetzt montiert sein könnte.
- Ergebnis notieren: Notieren Sie den Wert in Millimetern. Runden Sie auf den nächsten Standardwert (500, 600, 900 mm).
Bei unterem Anschluss (Mittelanschluss)
Beim Mittelanschluss befinden sich beide Rohre unten in der Mitte des Heizkörpers. Diese Anschlussart ist bei modernen Installationen verbreitet.
- Anschlüsse identifizieren: Beide Rohre kommen von unten aus dem Boden oder aus der Wand und enden nebeneinander unter dem Heizkörper.
- Horizontalen Abstand messen: Messen Sie den Abstand von Rohrmitte zu Rohrmitte horizontal. Übliche Werte sind 50 mm bei modernen Ventilheizkörpern.
Nabenabstand bei verschiedenen Heizkörper-Typen
Je nach Heizkörpertyp gibt es Besonderheiten beim Messen:
- Badheizkörper / Handtuchheizkörper: Meist Seitenanschluss mit Nabenabständen von 500, 600 oder 900 mm. Der Nabenabstand bestimmt maßgeblich die wählbare Größe des Ersatzmodells.
- Flachheizkörper / Kompaktheizkörper: Oft Seitenanschluss oder Mittelanschluss. Bei Seitenanschluss ist der Nabenabstand gleich der Bauhöhe minus ca. 50-100 mm.
- Rippenheizkörper (alt): Seitlicher Anschluss, wobei der Nabenabstand der Bauhöhe des Heizkörpers minus der oberen und unteren Verschraubung entspricht.
Den passenden Austauschheizkörper finden
Sobald Sie den Nabenabstand kennen, können Sie gezielt nach einem passenden Modell suchen. Unsere Austauschheizkörper sind speziell für die Renovierung konzipiert und passen auf gängige Nabenabstände:

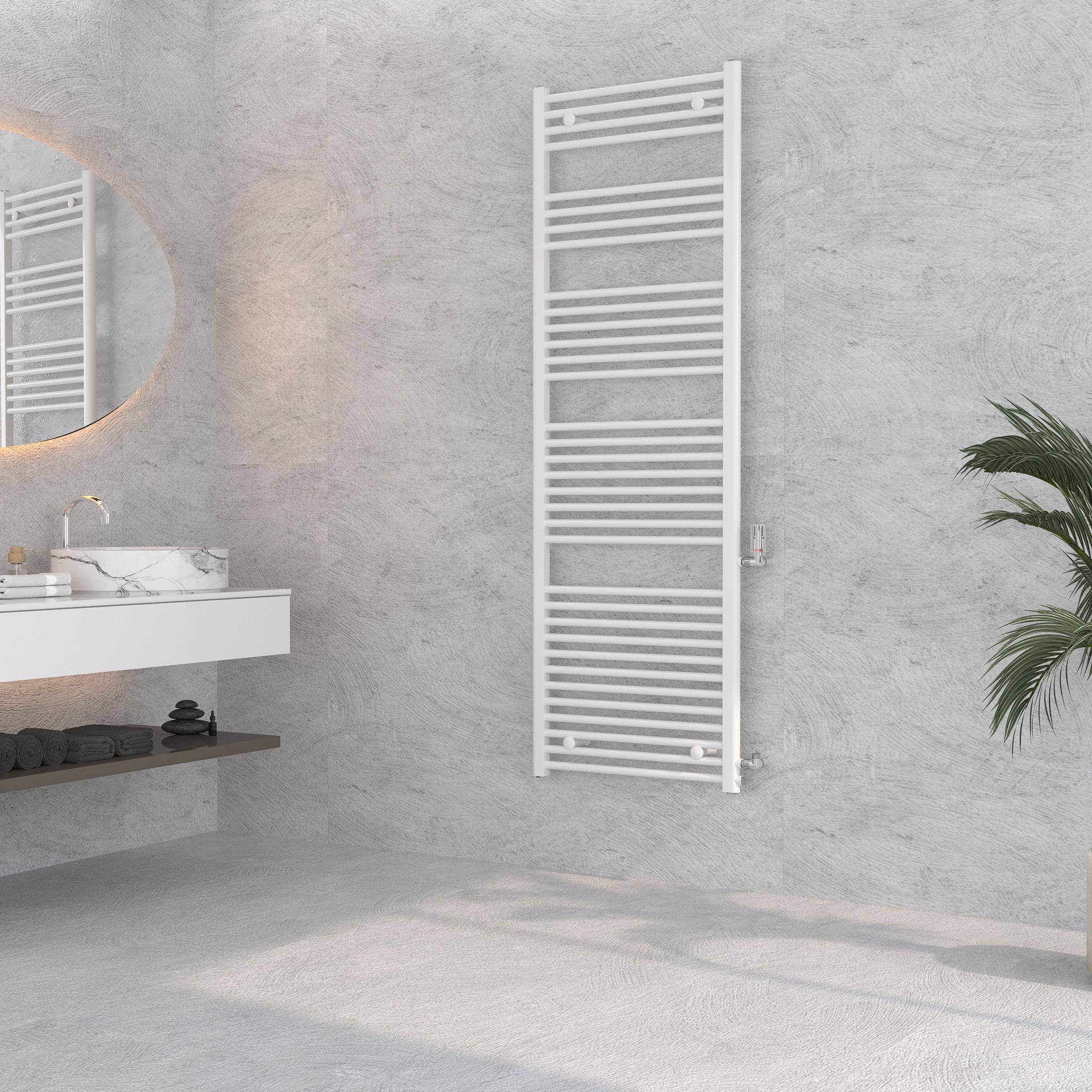

- Der Austauschheizkörper Hera in Weiß bietet flexible Anschlüsse, die sich an verschiedene Nabenabstände anpassen lassen. Er ist in mehreren Höhen und Breiten verfügbar und passt dadurch auf die meisten Bestandsinstallationen.
- Der Austauschheizkörper Hera in Schwarz bietet die gleiche Flexibilität in trendiger schwarzer Optik – ideal für eine moderne Badrenovierung.
Entdecken Sie unser gesamtes Austauschheizkörper-Sortiment mit verschiedenen Größen und Farben.
Was tun, wenn kein Standardmaß passt?
Falls Ihr gemessener Nabenabstand keinem Standardmaß entspricht, haben Sie folgende Optionen:
- Flexible Anschlussgarnituren: Mit einem Multiblock Thermostat-Set lassen sich kleine Abweichungen ausgleichen.
- Exzenter-Verschraubungen: Diese ermöglichen einen Versatz von bis zu 15 mm und können Toleranzen überbrücken.
- Wechsel auf Mittelanschluss: In manchen Fällen kann der Installateur die Rohre auf einen Mittelanschluss umbauen, was mehr Flexibilität bei der Modellwahl bietet.
Häufige Fehler beim Messen vermeiden
- Außenkante statt Mitte: Messen Sie immer von Rohrmitte zu Rohrmitte, nicht von den Außenkanten der Verschraubungen. Dieser Fehler führt zu Abweichungen von 20-30 mm.
- Am Heizkörper statt an der Wand messen: Messen Sie am Wandanschluss, nicht am Heizkörper selbst. Der Heizkörper könnte versetzt montiert sein.
- Ungenau messen: Selbst 10 mm Abweichung können dazu führen, dass der neue Heizkörper nicht passt. Messen Sie sorgfältig, am besten zweimal.
- Anschlussart ignorieren: Neben dem Abstand müssen auch die Gewindegröße (meist 1/2 Zoll) und die Anschlussrichtung (Eck- oder Durchgangsform) übereinstimmen.
- Verdeckte Anschlüsse: Bei verkleideten Heizkörpern müssen Sie die Verkleidung entfernen, um korrekt messen zu können.
Häufig gestellte Fragen (FAQ)
Kann ich einen Heizkörper mit anderem Nabenabstand einbauen?
Grundsätzlich nein – es sei denn, Sie lassen die Rohranschlüsse vom Installateur anpassen. Das ist mit zusätzlichen Kosten verbunden (ca. 150-400 Euro). Ein Austauschheizkörper mit passendem Nabenabstand ist die deutlich günstigere Lösung.
Wie genau muss der Nabenabstand stimmen?
Der Nabenabstand muss exakt übereinstimmen. Eine Toleranz von maximal 2-3 mm ist akzeptabel und kann über die Verschraubung ausgeglichen werden. Größere Abweichungen erfordern Adapter oder einen Rohrumbau.
Wo finde ich den Nabenabstand in den Produktdaten?
Bei Bad Wärme24 ist der Nabenabstand in jedem Produktdatenblatt unter den technischen Daten angegeben. Filtern Sie in unserem Austauschheizkörper-Sortiment nach dem gewünschten Nabenabstand.
Muss der neue Heizkörper die gleiche Breite haben wie der alte?
Nein, die Breite ist unabhängig vom Nabenabstand. Sie können einen breiteren oder schmaleren Heizkörper wählen, solange der Nabenabstand übereinstimmt. Beachten Sie dabei nur, dass die Heizleistung zur Raumgröße passen muss.
Nabenabstand gemessen? Jetzt den neuen Heizkörper bestellen
Mit dem richtigen Nabenabstand können Sie jetzt Ihren neuen Austauschheizkörper bestellen. Stöbern Sie in unserem Austauschheizkörper-Sortiment bei Bad Wärme24 und finden Sie das passende Modell für Ihre Renovierung. Alle Modelle sind TÜV-geprüft und werden mit 5 Jahren Garantie sowie kostenlosem Versand geliefert. Bei Unsicherheiten steht Ihnen unser Kundenservice gerne beratend zur Seite – senden Sie uns einfach ein Foto Ihrer Anschlüsse und den gemessenen Nabenabstand.
