Das Multiblock-Set ist die elegante und platzsparende Anschlusslösung für Badheizkörper mit Mittelanschluss. Statt zwei separater Ventile benötigen Sie nur einen einzigen kompakten Anschlussblock, der Vorlauf und Rücklauf vereint. In dieser ausführlichen Schritt-für-Schritt-Anleitung von Bad Wärme24 zeigen wir Ihnen, wie Sie das Multiblock-Set montieren – mit allen wichtigen Details, häufigen Fehlern und Profi-Tipps für ein perfektes Ergebnis.
Was ist ein Multiblock-Set und wofür brauche ich es?

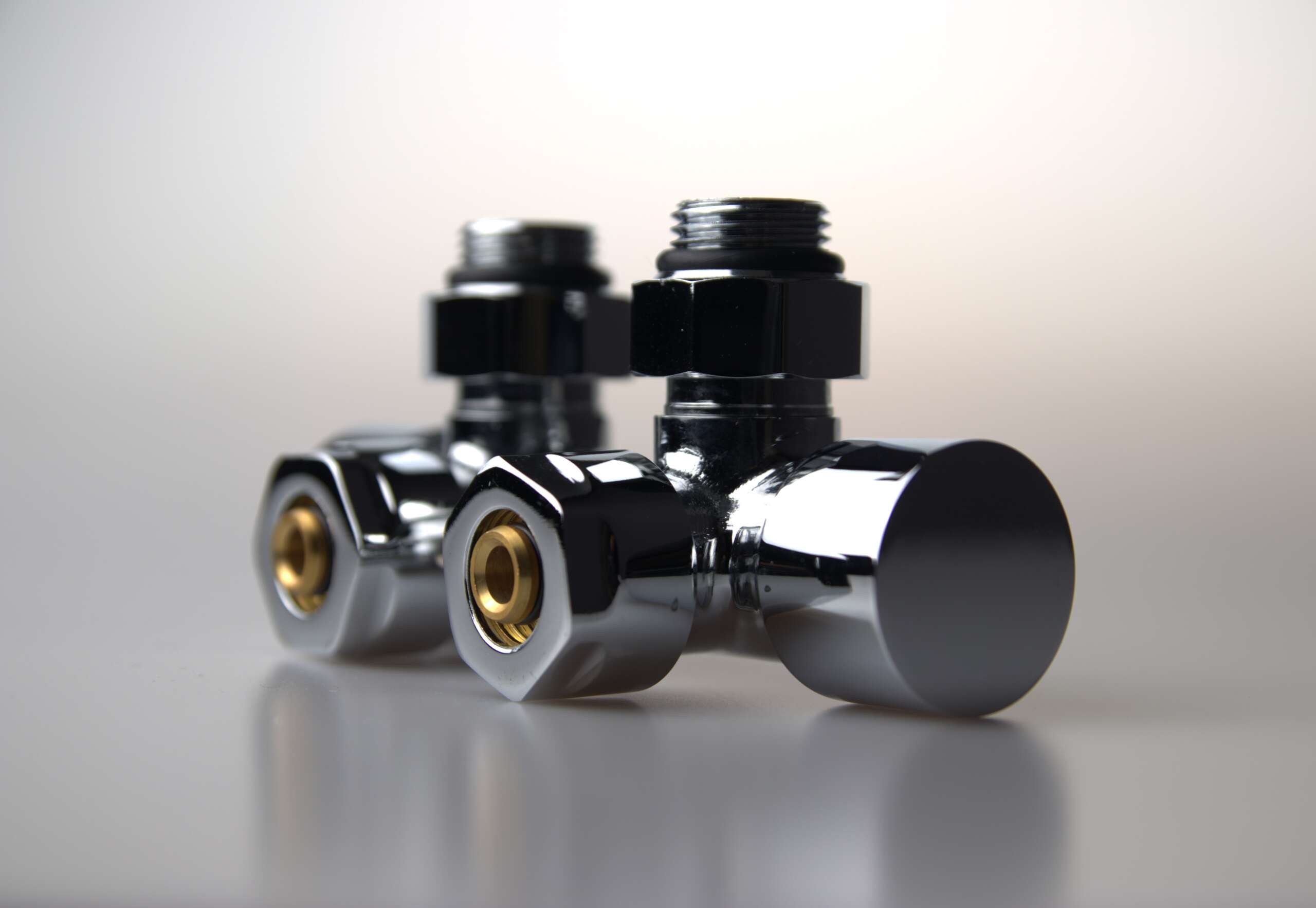

Ein Multiblock-Set – auch Anschlussgarnitur oder Multiblock-Ventil genannt – vereint Vorlauf- und Rücklaufanschluss in einem einzigen, kompakten Ventilblock. Es wird am unteren Mittelanschluss (50 mm) des Badheizkörpers montiert und ermöglicht den Anschluss an die Heizungsrohre. Im Gegensatz zu herkoemmlichen Zweirohranschluessen spart das Multiblock-Set nicht nur Platz, sondern sorgt auch für eine optisch aufgeraeumte Installation. Gerade in modernen Badezimmern, in denen Designheizkörper zum Stilmittel gehören, ist ein dezenter Anschluss unverzichtbar.
Ein typisches Multiblock-Set enthaelt:
- Multiblock-Ventilkörper mit integrierter Rücklaufverschraubung und Vorlaufregulierung
- Thermostatkopf (M30x1,5) zur Temperaturregelung
- Anschluss-Adapter für verschiedene Rohrgrößen (in der Regel 1/2 Zoll)
- Dichtungen und O-Ringe für eine leckfreie Verbindung
- Montageanleitung mit Explosionszeichnung
Unser Multiblock-Thermostat-Set ist in Eck- und Durchgangsform verfügbar und passt zu allen Badheizkörpern mit 50 mm Mittelanschluss. Saemtliche Produkte von Bad Wärme24 sind TUeV-geprüft und werden mit 5 Jahre Garantie sowie kostenlosem Versand geliefert.
Eckform oder Durchgangsform: Welche Variante brauche ich?
Die Wahl zwischen Eck- und Durchgangsform haengt davon ab, woher Ihre Heizungsrohre kommen. Die falsche Wahl fuehrt zu Montageproblemen, daher ist diese Entscheidung besonders wichtig.
| Variante | Rohrverlauf | Anschlusswinkel | Typische Situation |
|---|---|---|---|
| Eckform (90 Grad) | Rohre kommen aus der Wand | Rechtwinklig | Häufigste Variante bei wandmontierten Badheizkörpern |
| Durchgangsform (gerade) | Rohre kommen aus dem Boden | Gerade von unten | Bodenverrohrung, Aufputz-Rohre |
Tipp: Wenn Sie unsicher sind, fotografieren Sie Ihre aktuelle Anschlusssituation und senden Sie das Bild an unseren Kundenservice. Die Rohre aus der Wand bedeuten Eckform, Rohre aus dem Boden bedeuten Durchgangsform. In Altbauten mit sichtbarer Aufputzverrohrung ist die Durchgangsform häufiger anzutreffen, während in Neubauten mit Unterputzverrohrung fast immer die Eckform zum Einsatz kommt.
Benötigtes Werkzeug und Material
Für die Montage des Multiblock-Sets benötigen Sie folgendes Werkzeug:
- Zwei Gabelschluessel (Maulschluessel) – in der Regel Schlüsselweite 24 und 30 mm
- Teflonband (PTFE-Dichtband für Heizungsanlagen) oder Hanf mit Dichtpaste
- Wasserwaage zur Kontrolle der Ausrichtung
- Entlueftungsschluessel für den Heizkörper
- Auffangbehaelter (Eimer oder Schuessel) für Restwasser
- Lappen oder Handtuecher zum Auffangen von Tropfwasser
- Rohrzange als Reserve für festsitzende Verschraubungen
Stellen Sie das gesamte Werkzeug vor Beginn der Arbeiten bereit. So vermeiden Sie unnoetiges Suchen während der Montage, wenn der Heizkörper bereits demontiert ist.
Montage-Anleitung: Schritt für Schritt
Vorbereitung: Heizung abstellen und System entleeren
Schritt 1: Stellen Sie die Heizungsanlage ab und schliessen Sie die Absperrventile am alten Heizkörper. Drehen Sie das Thermostat vollstaendig zu und oeffnen Sie den Entlueftungsstopfen, damit das Wasser aus dem Heizkörper ablaufen kann. Stellen Sie einen Eimer unter die Anschlüsse, um das Restwasser aufzufangen. Lassen Sie den alten Heizkörper vollstaendig entleeren – je nach Größe kann dies 5 bis 15 Minuten dauern.
Schritt 2: Alten Heizkörper demontieren
Loesen Sie die Verschraubungen am alten Heizkörper mit zwei Gabelschluesseln (einer zum Halten, einer zum Drehen). Heben Sie den Heizkörper vorsichtig von den Wandhalterungen ab. Prüfen Sie die Rohranschlüsse gründlich auf Beschaedigungen, Korrosion und Kalkablagerungen. Reinigen Sie die Gewinde sorgfaeltig mit einer Drahtbuerste, damit die neuen Dichtungen sauber aufliegen koennen.
Heizkörper montieren
Schritt 3: Neuen Heizkörper an der Wand befestigen
Montieren Sie die Wandhalterungen gemäß der mitgelieferten Bohrschablone. Verwenden Sie für Fliesen einen Fliesenbohrer, um Risse zu vermeiden. Haengen Sie den neuen Badheizkörper ein und prüfen Sie mit der Wasserwaage, ob er gerade haengt. Achten Sie darauf, dass der Mittelanschluss (50 mm Oeffnung unten in der Mitte) genau über den Heizungsrohren positioniert ist. Eine Abweichung von wenigen Millimetern laesst sich durch die flexible Verschraubung des Multiblock-Sets ausgleichen.
Schritt 4: Gewindedichtung vorbereiten
Wickeln Sie Teflonband im Uhrzeigersinn um die Gewinde der Heizungsrohre. Bei Teflonband genuegen 8 bis 12 Wicklungen. Bei Hanf verwenden Sie zusätzlich Dichtpaste. Die Dichtung ist entscheidend für eine leckfreie Verbindung. Achten Sie darauf, dass das Dichtmaterial gleichmäßig und ohne Luecken aufgetragen wird. Verwenden Sie ausschliesslich PTFE-Dichtband für Heizungsanlagen – nicht das dünnere Gas-Teflonband, das für diesen Einsatzzweck ungeeignet ist.
Schritt 5: Multiblock-Ventilkörper montieren
Schrauben Sie den Multiblock-Ventilkörper auf die Heizungsrohre. Verwenden Sie dabei zwei Gabelschluessel: einen zum Gegenhalten am Rohr, den anderen zum Anziehen des Multiblocks. Ziehen Sie die Verschraubungen fest an – handfest plus eine Viertel- bis halbe Umdrehung mit dem Schlüssel. Übermaessiges Anziehen kann die Gewinde beschädigen oder Dichtungen quetschen.
Schritt 6: Multiblock mit dem Heizkörper verbinden
Verbinden Sie den Multiblock mit dem unteren Mittelanschluss des Heizkörpers. Kontrollieren Sie, dass alle Dichtungsringe korrekt eingesetzt sind – eine verrutschte Dichtung fuehrt unweigerlich zu Tropfwasser. Ziehen Sie die Überwurfmutter handfest an und geben Sie eine Viertelumdrehung mit dem Schlüssel dazu. Prüfen Sie, ob der Multiblock gerade sitzt und nicht verkantet ist.

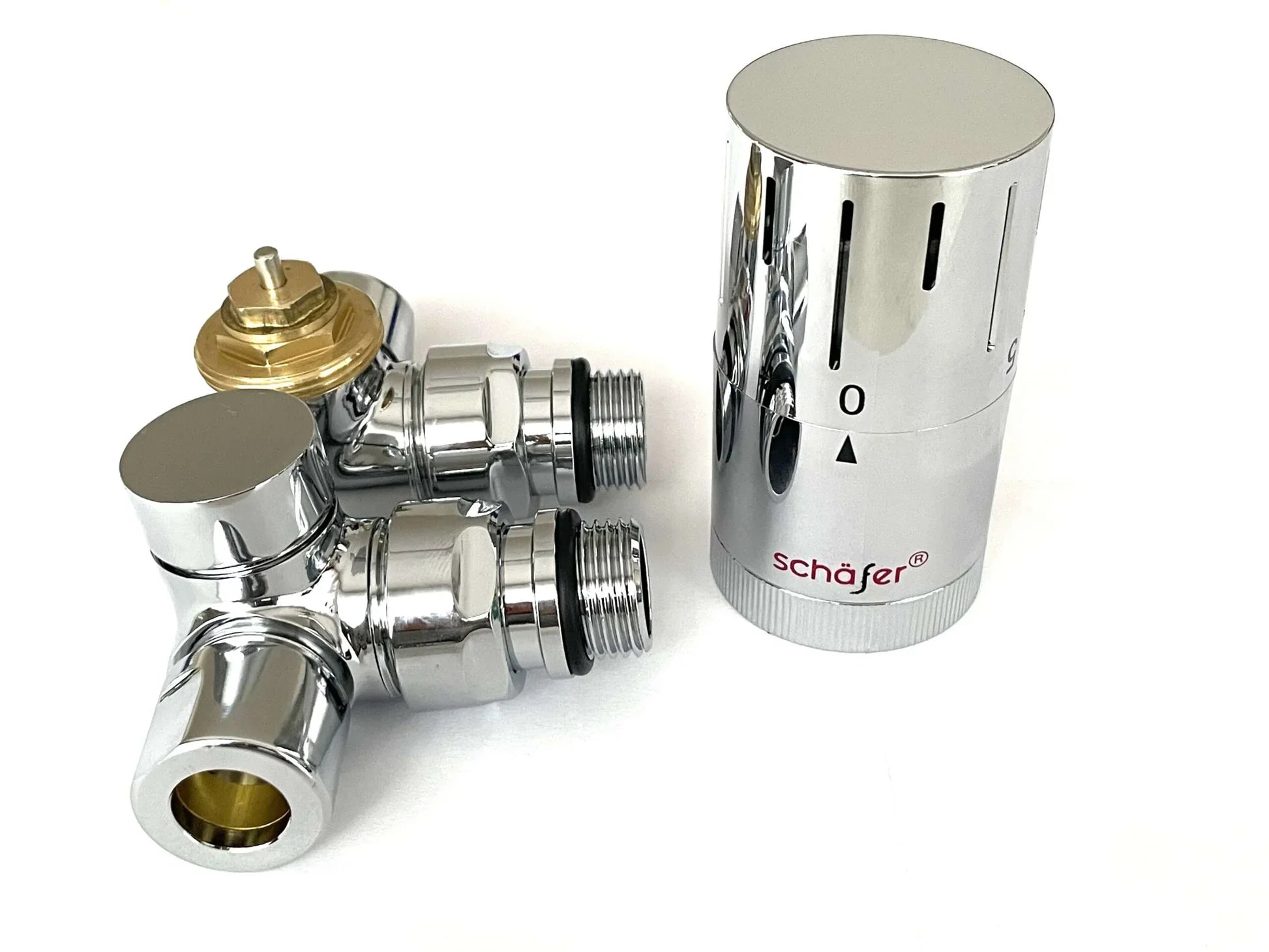

Schritt 7: Thermostatkopf aufsetzen
Setzen Sie den Thermostatkopf auf das Ventil auf. Je nach Modell wird er aufgeclipst oder aufgeschraubt (M30x1,5 Gewinde). Der Thermostatkopf sollte sich leicht drehen lassen und die Zahlen 1 bis 5 deutlich sichtbar sein. Mehr zur optimalen Einstellung des Thermostats erfahren Sie in unserem Ratgeber Thermostat richtig einstellen.
Inbetriebnahme und Dichtigkeitsprüfung
Schritt 8: System befüllen und entlueften
Oeffnen Sie die Heizungsanlage und lassen Sie das System langsam befüllen. Entlueften Sie den Heizkörper über den Entlueftungsstopfen, bis blasenfreies Wasser austritt. Prüfen Sie alle Anschlüsse auf Dichtigkeit – legen Sie trockenes Küchenpapier unter die Verschraubungen und kontrollieren Sie nach 30 Minuten, ob es trocken geblieben ist. Wiederholen Sie die Entlueftung nach 24 Stunden, da sich oft noch Restluft im System befindet.
Schritt 9: Endkontrolle durchführen
Drehen Sie den Thermostat auf Stufe 3 und warten Sie, bis der Heizkörper vollstaendig warm ist. Prüfen Sie, ob sich die Wärme gleichmäßig über den gesamten Heizkörper verteilt. Kalte Stellen im oberen Bereich deuten auf verbliebene Luft hin – entlueften Sie in diesem Fall erneut. Prüfen Sie abschliessend nochmals alle Verschraubungen auf Dichtigkeit.
Häufige Fehler und wie Sie sie vermeiden
- Dichtungen vergessen oder falsch eingesetzt: Kontrollieren Sie vor dem Zusammenbau, dass alle O-Ringe und Flachdichtungen korrekt in den vorgesehenen Nuten sitzen.
- Zu fest angezogen: Übermaessiges Anziehen kann Gewinde beschädigen oder Dichtungen quetschen. Handfest plus maximal eine halbe Umdrehung genügt.
- Vorlauf und Rücklauf vertauscht: Achten Sie auf die Markierungen am Multiblock (Pfeil für Stroemungsrichtung). Vertauschte Anschlüsse fuehren dazu, dass der Thermostat nicht korrekt regelt und der Heizkörper ungleichmäßig warm wird.
- Nicht entlueftet: Ein nicht entluefteter Heizkörper wird nicht gleichmäßig warm und kann glucksende Geraeusche verursachen.
- Falsches Teflonband: Verwenden Sie ausschliesslich PTFE-Dichtband für Heizungsanlagen, nicht das dünnere Gas-Teflonband.
- Keine Gegenhaltung beim Anziehen: Ohne Gegenhalten am Rohr kann sich die gesamte Rohrleitung mitdrehen, was zu Undichtigkeiten an anderen Stellen fuehrt.
Multiblock-Set für verschiedene Heizkörpermodelle
Unser Multiblock-Thermostat-Set ist universell einsetzbar für alle Badheizkörper mit 50 mm Mittelanschluss. Die kompatiblen Modelle im Bad Wärme24 Sortiment umfassen:

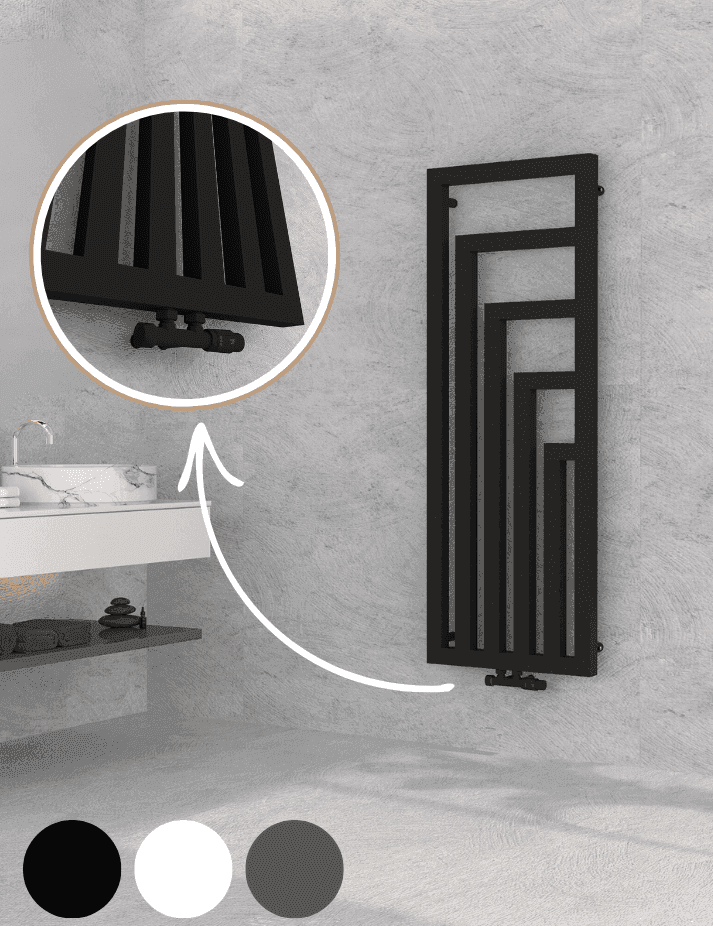

- Apollo Designheizkörper – modernes Flachdesign mit Mittelanschluss
- Hera Weiss und weitere Austauschheizkörper
- Alle Modelle aus der Kollektion Badheizkörper
Alle Heizkörper von Bad Wärme24 sind TUeV-geprüft und werden mit 5 Jahre Garantie und kostenlosem Versand geliefert. Weiteres Zubehoer wie Befestigungssets, Entlueftungsventile und Thermostatkopfe finden Sie ebenfalls in unserem Shop.
Wann sollte ein Fachbetrieb beauftragt werden?
Versierte Heimwerker koennen die Montage des Multiblock-Sets problemlos selbst durchführen. In folgenden Faellen empfehlen wir jedoch, einen Installateur hinzuzuziehen:
- Die vorhandenen Rohre sind stark korrodiert oder beschädigt
- Der Rohrabstand weicht deutlich von den Standardmassen ab
- Sie haben keine Erfahrung mit Heizungsinstallationen
- Das Heizsystem laesst sich nicht separat absperren
- Es handelt sich um ein Mehrfamilienhaus mit zentraler Heizungsanlage
Die Kosten für einen Fachbetrieb liegen in der Regel zwischen 80 und 150 Euro für den reinen Anschluss eines Badheizkörpers – eine lohnende Investition für eine garantiert dichte Installation.
Häufig gestellte Fragen (FAQ)
Passt das Multiblock-Set zu jedem Badheizkörper?
Das Multiblock-Set passt zu allen Badheizkörpern mit einem 50 mm Mittelanschluss (G 1/2 Zoll Innengewinde). Dies ist der europaeische Standard und wird von allen Modellen im Bad Wärme24 Sortiment verwendet. Für Heizkörper mit Seitenanschluss benötigen Sie separate Eck- oder Durchgangsventile.
Kann ich das Multiblock-Set selbst montieren oder brauche ich einen Installateur?
Versierte Heimwerker koennen die Montage selbst durchführen – vorausgesetzt, die Heizungsrohre sind bereits vorhanden und zugaenglich. Für den Anschluss an das Heizungssystem empfehlen wir bei Unsicherheit die Beauftragung eines Installateurs. Alle Produkte von Bad Wärme24 werden mit ausführlicher Montageanleitung geliefert.
Wie erkenne ich, ob ich Eck- oder Durchgangsform brauche?
Schauen Sie, woher Ihre Heizungsrohre kommen: Kommen sie aus der Wand (horizontal), benötigen Sie die Eckform. Kommen sie aus dem Boden (vertikal), benötigen Sie die Durchgangsform. Unser Multiblock-Set ist in beiden Varianten erhaeltlich.
Was mache ich, wenn es nach der Montage tropft?
Schalten Sie die Heizung ab und prüfen Sie, von welcher Stelle das Wasser kommt. Häufigste Ursachen sind eine fehlende oder verrutschte Dichtung oder ein nicht ausreichend angezogenes Gewinde. Loesen Sie die betreffende Verbindung, prüfen Sie die Dichtung und ziehen Sie erneut an. Sollte das Problem bestehen bleiben, ziehen Sie einen Fachbetrieb hinzu.
Lesen Sie auch unsere Ratgeber zum Thema Thermostat richtig einstellen und Energieeffizient heizen.
